Phân Biệt Và So Sánh Các Loại Màng Ngăn Điện Phân Hydro Hiện Nay

Phân Biệt Và So Sánh Các Loại Màng Ngăn Điện Phân Hydro Hiện Nay

1. Màng ngăn điện phân là gì? Vì sao cực kỳ quan trọng?

Màng ngăn điện phân (electrolyzer membrane / separator) là bộ phận cốt lõi trong hệ thống điện phân nước sản xuất khí hydro, có 3 vai trò chính:

• Ngăn cách khí H₂ và O₂ → đảm bảo an toàn, tránh trộn khí gây nổ
• Dẫn ion chọn lọc (H⁺, OH⁻ hoặc O²⁻) → duy trì dòng điện ion
• Quyết định hiệu suất – tuổi thọ – chi phí của toàn bộ hệ điện phân

👉 Có thể nói: chọn sai màng = cả hệ thống kém hiệu quả hoặc không vận hành được lâu dài.

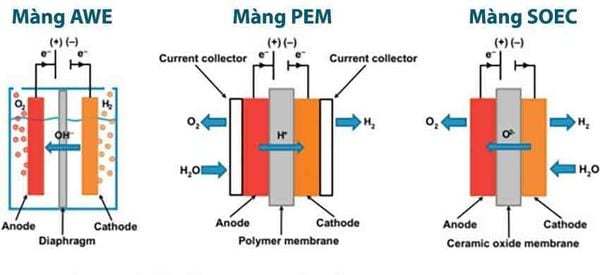

2. Phân loại các loại màng ngăn điện phân hydro hiện nay

Hiện nay, màng ngăn điện phân được chia thành 4 nhóm chính, tương ứng với từng công nghệ điện phân.

3. Màng ngăn trong điện phân kiềm (Alkaline Diaphragm)

3.1. Đặc điểm kỹ thuật

• Công nghệ: Alkaline Water Electrolysis (AWE)
• Ion dẫn: OH⁻
• Môi trường: dung dịch KOH/NaOH đậm đặc
• Cấu trúc: màng xốp (porous diaphragm)

3.2. Vật liệu phổ biến

• Zirfon (ZrO₂ + polymer)
• Asbestos (đã lỗi thời, bị loại bỏ)
• Polymer gia cường

3.3. Ưu điểm

• Giá thành thấp
• Độ bền cơ học tốt
• Phù hợp hệ công suất lớn, vận hành liên tục

3.4. Nhược điểm

• Độ chọn lọc ion thấp → dễ cross-over H₂/O₂
• Không vận hành tốt ở tải thấp
• Hiệu suất thấp hơn PEM

➡️ Ứng dụng: nhà máy hydro quy mô lớn, tải nền ổn định.

4. Màng trao đổi proton PEM (Proton Exchange Membrane)

4.1. Đặc điểm kỹ thuật

• Công nghệ: PEM Electrolysis
• Ion dẫn: H⁺ (proton)
• Môi trường: nước siêu tinh khiết (DI water)
• Cấu trúc: màng polymer đặc (non-porous)

4.2. Vật liệu phổ biến

• Nafion™ (DuPont)
• Aquivion™, Flemion™

4.3. Ưu điểm

• Độ dẫn proton rất cao
• Ngăn khí gần như tuyệt đối
• Cho phép mật độ dòng lớn
• Tạo H₂ áp suất cao trực tiếp

4.4. Nhược điểm

• Giá thành cao
• Phải dùng kim loại quý (Pt, Ir)
• Nhạy cảm với tạp chất nước

➡️ Ứng dụng: hydro xanh, năng lượng tái tạo, hệ linh hoạt tải.

5. Màng trao đổi anion AEM (Anion Exchange Membrane)

5.1. Đặc điểm kỹ thuật

• Công nghệ: AEM Electrolysis
• Ion dẫn: OH⁻
• Môi trường: kiềm nhẹ hoặc nước tinh khiết
• Cấu trúc: polymer chức năng hóa nhóm anion

5.2. Ưu điểm

• Không cần kim loại quý
• Kết hợp ưu điểm của AWE và PEM
• Tiềm năng giảm CAPEX mạnh

5.3. Nhược điểm

• Độ bền hóa học của màng còn hạn chế
• Dễ suy giảm tính dẫn ion theo thời gian
• Chủ yếu ở quy mô pilot/demo

➡️ Ứng dụng: công nghệ tương lai, thay thế PEM nếu hoàn thiện.

6. Màng điện phân oxit rắn SOEC (Solid Oxide Electrolyte)

6.1. Đặc điểm kỹ thuật

• Công nghệ: SOEC
• Ion dẫn: O²⁻
• Nhiệt độ vận hành: 650–850°C
• Vật liệu: gốm oxit rắn

6.2. Vật liệu phổ biến

• YSZ (Yttria-Stabilized Zirconia)
• ScSZ, GDC

6.3. Ưu điểm

• Hiệu suất điện rất cao
• Có thể đồng điện phân CO₂ + H₂O
• Tận dụng nhiệt thải công nghiệp

6.4. Nhược điểm

• Giòn, nhạy cảm sốc nhiệt
• Chu kỳ nhiệt làm giảm tuổi thọ
• Hệ thống phức tạp, chi phí cao

➡️ Ứng dụng: e-fuels, hydro công nghiệp tích hợp nhiệt.

7. Bảng so sánh các loại màng ngăn điện phân hydro

8. Nên chọn loại màng ngăn điện phân nào?

Việc lựa chọn màng ngăn điện phân phù hợp phụ thuộc vào:

• Quy mô sản xuất hydro
• Nguồn điện (ổn định hay tái tạo)
• Mục tiêu chi phí hay hiệu suất
• Tuổi thọ và chiến lược đầu tư dài hạn

Gợi ý nhanh:

• 💰 Chi phí thấp, tải nền → Alkaline diaphragm
• ⚡ Linh hoạt, hydro xanh → PEM
• 🔮 Tương lai, giảm kim loại quý → AEM
• 🔥 Hiệu suất cao + nhiệt thải → SOEC

9. Kết luận

Màng ngăn điện phân không chỉ là linh kiện, mà là trái tim của công nghệ điện phân hydro. Hiểu rõ sự khác biệt giữa Alkaline – PEM – AEM – SOEC sẽ giúp:

• Chọn đúng công nghệ
• Giảm chi phí đầu tư
• Tăng hiệu suất và độ an toàn
• ảm bảo phát triển hydro bền vững
